Обзор стоечного сервера HPE ProLiant DL345 Gen11

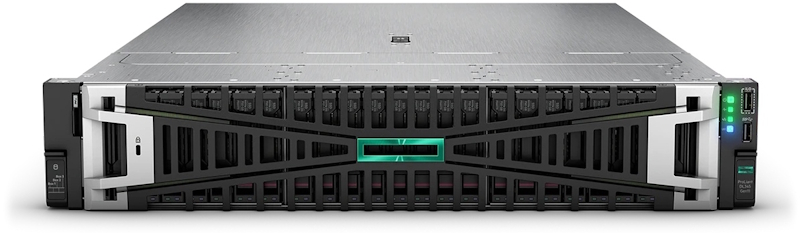

HPE ProLiant DL345 Gen11 — это стоечный однопроцессорный (1P) сервер высотой 2U с поддержкой высокопроизводительных процессоров AMD EPYC Gen4 и быстрой памяти DDR5.
Потенциал хранения данных делает этот сервер отличным выбором для предприятий с большими планами виртуализации и емкости, которые хотят избежать затрат на двухпроцессорный сервер.
По сравнению с предшественником, DL345 Gen10 Plus, сервер DL345 Gen11 добавляет новые варианты среднего и заднего отсека, которые увеличивают количество отсеков до 20 дисков большого форм-фактора или 34 дисков малого форм-фактора. И это еще не все: HPE также предлагает новые варианты передних корпусов, которые поддерживают до 36 твердотельных накопителей EDSFF E3.S NVMe.
Варианты хранения данных
Наша обзорная конфигурация сервера включает 32 твердотельных накопителя SATA SFF. Стандартная конфигурация отсека для дисков 8+8+8 предусматривала 24 диска спереди, но мы установили средний лоток, в который добавилось еще восемь дисков.
Пространство над отсеком для двух блоков питания можно использовать для установки дополнительного двухкорпусного отсека HPE SFF, а трехрежимные объединительные платы для всех конфигураций поддерживают устройства SAS, SATA и NVMe. Для накопителей большого форм-фактора у вас есть место на 12 дисков спереди и 4 диска в средней панели, и если вы готовы пожертвовать некоторыми слотами расширения PCIe, вы можете добавить еще 4 накопителя сзади.
Материнская плата имеет четыре встроенных порта SATA, но встроенного RAID-контроллера SR100i, который есть в DL345 Gen10 Plus, больше нет, поэтому вам нужно будет указать один из контроллеров хранения данных HPE SR (SmartRAID) или MR (MegaRAID). Наша тестовая система оснащена лучшей трехрежимной картой PCIe SR932i-p Gen11 от HPE, которая поддерживает диски 6G SATA, 24G SAS и 16G NVMe, а также практически все известные типы RAID-массивов и имеет 8 ГБ кэш-памяти с защитой от батареи.
Сервер HPE ProLiant DL345 Gen11 поддерживает оптимизированное для загрузки устройство хранения данных HPE NS204i-u Gen11, которое стоит рассмотреть, если вы хотите, чтобы все стандартные отсеки для хранения были свободны. Оно представляет собой два твердотельных накопителя M.2 NVMe с возможностью горячей замены сзади и обеспечивает зеркальное резервное хранилище для запуска ОС или гипервизора.
Качество сборки и возможности расширения

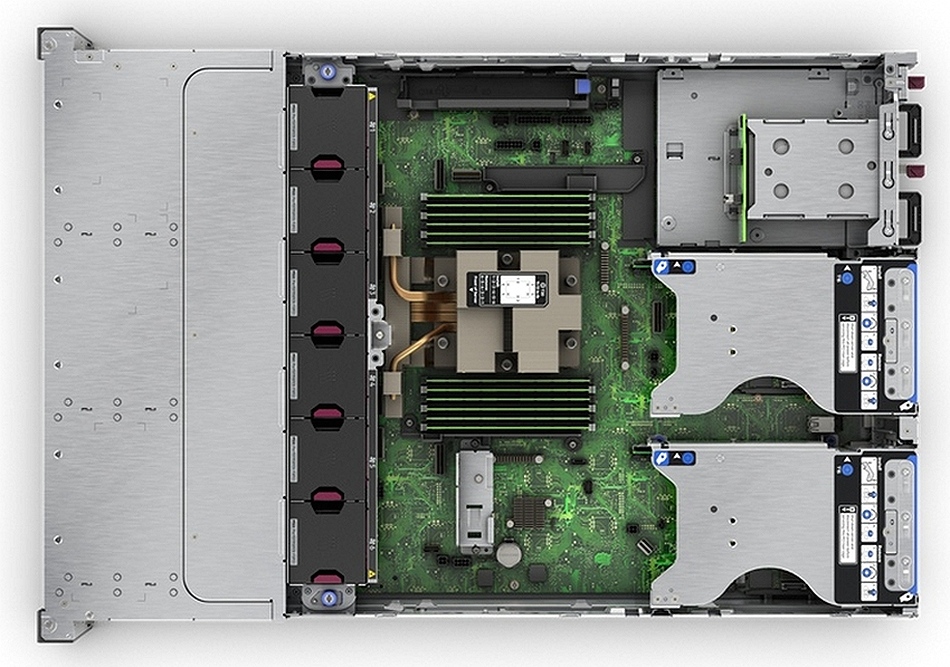

Сняв крышку сервера DL345 Gen11, можно увидеть полку для хранения в середине лотка, расположенную над центрально установленным радиатором процессора. Отсеки среднего лотка полностью допускают горячую замену. Добраться до слотов памяти ниже можно просто, вытащив стопорный штифт с правой стороны среднего лотка, который освобождает его для удаления.
Компания HPE изменила конфигурацию памяти сервера, сократив количество слотов DIMM с шестнадцати до двенадцати. Они поддерживают до 1152 ГБ с использованием модулей Smart Memory DDR5 емкостью 96 ГБ или 3 ТБ с модулями 3DS емкостью 256 ГБ.
Охлаждение сервера осуществляется блоком из шести вентиляторов с возможностью горячей замены. Для процессоров мощностью до 200 Вт требуются стандартные модели. Наш AMD EPYC 9124 имеет TDP 200 Вт, но, поскольку наш сервер также имеет средний лоток для хранения данных, он поставляется с высокопроизводительным комплектом радиатора и вентиляторами.
Потенциал расширения включает две переходные платы с тремя слотами сзади, которые поддерживают полноразмерные карты PCIe 5 половинной длины. Есть место и для других устройств, поскольку под переходниками находятся два слота OCP 3 PCIe 5, которые поддерживают RAID-карты HPE «o» и широкий спектр сетевых адаптеров. Наша система оснащена четырехпортовым гигабитным модулем HPE.
Ещё одна ценная функция — улучшенная поддержка графического ускорения, поскольку вы можете указать до четырёх графических процессоров одинарной ширины или два графических процессора двойной ширины. Комплект HPE для подключения спереди предоставляет четыре или два полноразмерных слота PCIe 5 и оставляет достаточно места для центрального отсека для двенадцати твердотельных накопителей EDSFF E3.S или восьми накопителей SFF.
Удаленное управление сервером
HPE предлагает впечатляющий набор инструментов, утилит и облачных платформ для удаленного мониторинга и управления серверами. Всё начинается со встроенного в сервер контроллера iLO6, который предоставляет веб-интерфейс с информацией о состоянии всех критически важных компонентов и обеспечивает основные функции безопасности, такие как безопасный запуск, снятие цифровых отпечатков встроенного ПО, а также аутентификацию аппаратных компонентов SPDM (Security Protocol and Data Module) и карт расширения PCIe.
iLO6 подключается к приложению HPE OneView, которое мы используем как виртуальную машину Hyper-V для мониторинга и управления серверами HPE, гипервизорами, массивами хранения данных, пулами и коммутаторами. Далее следует пакет HPE iLO Amplifier Pack, который предоставляет услуги по инвентаризации и составлению отчетов о соответствии требованиям для 10 000 серверов Gen8, 9, 10 и 11 и отправляет диагностические данные и телеметрическую информацию в облачный сервис HPE InfoSight.
Ключевым продуктом HPE является облачный сервис GreenLake Compute Ops Management . Он предоставляет единый портал для просмотра всей инфраструктуры, централизованного управления развертыванием серверов, а также для автоматизации управления жизненным циклом системы и соблюдения политик в отношении встроенного ПО.
HPE ProLiant DL345 Gen11 — это универсальный стоечный сервер 1P по очень привлекательной цене. Сочетание мощного процессора AMD EPYC и памяти DDR5 делает его экономически эффективной платформой виртуализации, а ее выдающийся потенциал расширения понравится компаниям, которым требуется компактное решение для хранения данных большой емкости.
Спецификация сервера HPE ProLiant DL345 Gen11:
|
Шасси
|
2U rack
|
|
CPU
|
16-core 3GHz AMD EPYC 9124
|
|
Память
|
32GB 4,800MHz ECC DDR5 RDIMM (max 3TB with 3DS)
|
|
Отсеки для дисков
|
32 x hot-swap SFF (max 34 with rear cage)
|
|
RAID
|
HPE SmartRAID SR932i-p Gen11/8GB/BBU
|
|
Хранилище
|
32 x 240GB SATA SFF SSDs
|
|
Сеть
|
4 x Gigabit OCP 3 card
|
|
Расширение
|
6 x PCIe Gen5 slots, 2 x OCP 3 slots
|
|
Мощность
|
2 x 800W Platinum hot-plug PSUs
|
|
Управление
|
HPE iLO6, OneView, iLO Amplifier, InfoSight, GreenLake COM
|
|
Гарантия
|
3Yrs On-Site NBD
|
Более подробную информацию о сервере HPE ProLiant DL345 Gen11 можно получить в нашем интернет-магазине Proliant.ru
