Обзор периферийной серверной системы HPE EdgeLine EL8000

     По мере того, как генерация данных неумолимо перемещается на периферию сети, многие компании хотят последовать этому примеру с системами, которые могут обрабатывать данные на месте, а не возвращать их обратно в центр обработки данных или облако. Несколько лет назад компания HPE запустила системы для периферийных вычислений с серией EdgeLine.

EdgeLine EL8000 поднимает планку HPE, предлагая высокопроизводительное решение для периферийных вычислений в компактном и прочном шасси 5U половинной ширины. Естественно, внедрение 5G является ключевым направлением для HPE, но у нее есть много других целевых рынков для EL8000, включая розничную торговлю, транспорт, оборону и производство энергии.


Обзор периферийной серверной системы HPE EdgeLine EL8000

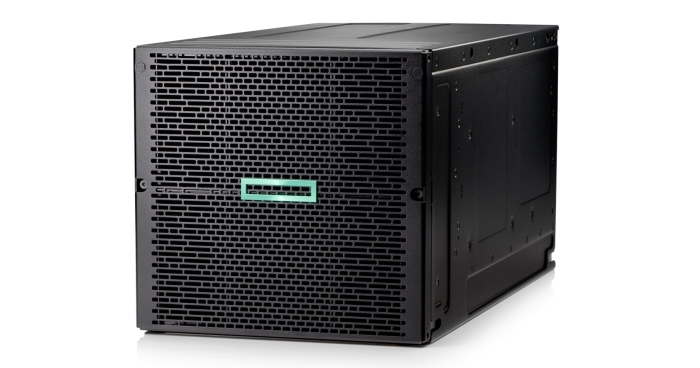

HPE EdgeLine EL8000



В то время как в системах EL1000 и EL4000 используются старые серверные картриджи HPE Moonshot Xeon D и Xeon E3, в EL8000 используется совершенно новый специализированный блейд-сервер. Он поддерживает до четырех блейд-серверов ProLiant e910, что делает EL8000 одним из первых решений, обеспечивающих масштабируемые вычисления Xeon на границе сети.

EdgeLine EL8000 разработан для суровых условий окружающей среды - он устойчив к ударам и вибрации и рассчитан на непрерывную работу при температурах от 0 до 55 ° C. Шасси 5U можно развернуть как автономное устройство или установить в стойку, где вы можете разместить два рядом друг с другом, и даже третий сбоку позади них.

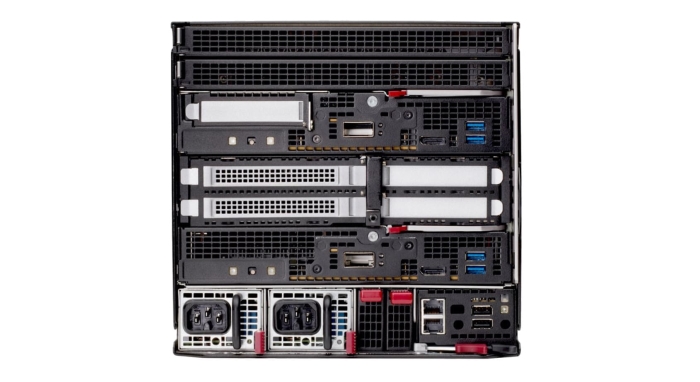

Каждый из четырех верхних слотов 1U принимает блейд-сервер e910, и если вам нужно больше возможностей, вы можете комбинировать их с версиями 2U, которые удваивают количество слотов PCI-E. Все охлаждение системы эффективно обеспечивается набором из девяти модулей охлаждающих вентиляторов с возможностью горячей замены на задней панели.


Обзор периферийной серверной системы HPE EdgeLine EL8000


Два блока питания мощностью 1500 Вт с возможностью горячей замены находятся в нижнем пространстве высотой 1U, а рядом с ним можно разместить до двух неуправляемых блейд-коммутаторов 10GbE. В нижнем правом слоте спрятан модуль HPE ECM (EdgeLinessis Manager), который обеспечивает доступ через веб-браузер для управления шасси, мониторинга блейд-серверов и управления питанием.

HPE предлагает ряд вариантов корпуса для EL8000; 19-дюймовый корпус для настенного монтажа позволяет разместить два рядом друг с другом, или вы можете использовать транспортный контейнер, чтобы систему можно было доставить и эксплуатировать, не распаковывая ее.

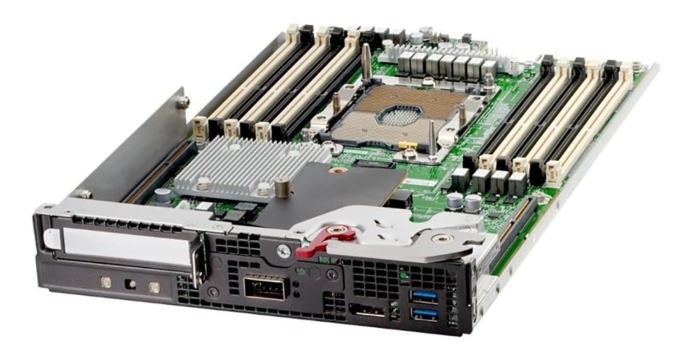

Блейд-серверы ProLiant e910 отличаются компактными размерами с единственным сокетом Xeon Scalable CPU, расположенным сзади и окруженным с каждой стороны шестью слотами DIMM. Далее впереди находятся два слота расширения PCI-E и специальный слот посередине для дополнительной мезонинной карты.

Блейд-серверы имеют встроенный гигабитный порт, к которому можно получить доступ из ECM, поскольку он использует свой второй гигабитный сетевой порт обслуживания для объединения всех четырех соединений. Что еще более важно, каждый из них имеет соединение объединительной платы Intel X722 quad 10GbE, через которое два могут быть маршрутизированы к неуправляемым блейд-коммутаторам, которые подключают их к порту 10GbE SFP+.

Если вы устанавливаете четырехъядерную мезонинную карту 10GbE, ее порт QSFP+ отображается на передней панели блейд-модуля. Тем не менее, это не проходит через модуль коммутатора, поэтому вам придется использовать соединительные кабели HPE с прямым подключением, чтобы разделить его на четыре внешних порта 10GbE.


Обзор периферийной серверной системы HPE EdgeLine EL8000


Блейд-серверы поддерживают только накопители M.2 SATA или NVMe SSD и имеют два встроенных слота 2280. Его можно легко утроить с помощью переходного адаптера, который устанавливается поверх мезонинной карты и поддерживает более длинные карты 22110 M.2.

Блейд-серверы 2U по сути такие же, с основным отличием в том, что они имеют дополнительный верхний блок 1U, который предоставляет четыре слота PCI-E. Шасси также поддерживает отсек для хранения данных высотой 2U с 8 отсеками SFF с возможностью горячей замены и контроллером Smart Array. Он доступен как заводской заказ и может использоваться только с одним блейд-сервером e910 2U.

Каждый блейд-сервер имеет встроенный контроллер управления iLO5, и все они подключены к сетевому порту ECM. Он представляет собой интеллектуальную веб-консоль, содержащую информацию о состоянии блейд-сервера и сведения о важнейших компонентах.

Однако мы обнаружили один сбой; нам не удалось использовать инструмент HPE Intelligent Provisioning для развертывания Windows Server 2019. Этот инструмент ожидает увидеть контроллер Smart Array, а с хранилищем только NVMe, доступным на наших блейд-серверах, он отказался продолжить работу, требуя от нас вручную развернуть ОС из подключенного ISO-файл и примените все необходимые драйверы.

Веб-интерфейс управления шасси очень информативен и открывается с панели мониторинга состояния блейд-сервера и активного графического изображения шасси со всеми установленными компонентами.

Надежная безопасность платформы распространяется на кремниевый корень доверия для шасси и блейд-серверов, чтобы вы знали, что их микропрограмма не была взломана. ECM поддерживает доступ по SSH и ведет журналы аудита, а микросхема iLO5 позволяет администраторам использовать SSO для управления доступом пользователей ко всем функциям блейд-сервера и предлагает четыре уровня шифрования, включая режимы повышенной безопасности FIPS и CNSA.

EdgeLine EL8000 показывает, что HPE очень серьезно относится к периферийным вычислениям. Эта система 5U обеспечивает интеллектуальную модульную конструкцию, позволяющую настраивать ее в соответствии с конкретными сценариями, а блейд-серверы e910 являются одними из первых, где процессоры Xeon Scalable становятся ближе к периферии.

Сетевые возможности обширны, а конструкция и функции блейд-сервера e910 позволяют создать высокопроизводительное решение, способное запускать многие корпоративные приложения. Его прочная конструкция позволяет использовать его там, где другие серверы не осмеливаются рисковать, а HPE предлагает широкий спектр переносных, готовых к бою транспортных кейсов для услуг «доставки и развертывания».

Спецификация HPE EdgeLine EL8000:

Шасси
5U монтаж в стойку половинной ширины
Слоты для блейд-серверов
4 x 1U
Управление
HPE EdgeLine Chassis Manager (ECM) module
Слоты переключателя
2 x 10GbE Unmanaged
Мощность
2 x 1,500W блоков питания с возможностью горячей замены
Охлаждение
9 x модулей вентиляторов с возможностью горячей замены
Блейд-серверы
До четырех со следующими функциями
Процессор
1 x Xeon Scalable 4200, 5200, 6200 or 8200
Память
12 x DDR4 DIMM slots
Хранилище
2 x embedded M.2 SATA/NVMe SSD 2280 slots
Сеть
1 x Gigabit, 4 x 10GbE (backplane)
Слоты расширения
1 x mezzanine, 2 x PCI-E 3 (1U), 4 x PCI-E 3 (2U)
Управление
HPE iLO5 Advanced
Гарантия
3 года NBD
